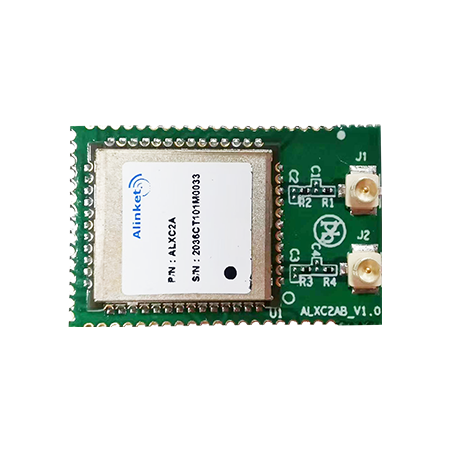

ALXC2A/B Wi-Fi6 & BT+BLE5.0 模组
ALXC2A/B Wi-Fi6 & BT+BLE5.0 模组
ALXC2A/B Wi-Fi6 & BT+BLE5.0 模组
- 产品介绍
- 产品参数
产品概览
ALXC2AB是一款集Wi-Fi和蓝牙功能于一体的模组，具有无缝漫游功能和先进的安全性，还可以与不同厂商的 802.11 a/b/g/n/ac/ax 2x2 接入点 MIMO 标准进行交互，并可以通过 802.11 ax 中的双流实现高达 1200 Mbps 的无线 LAN 连接。此外，ALXC2AB 还包括用于 Wi-Fi 的 SDIO 接口，用于蓝牙的 UART / PCM 接口。
产品规格
模块 | ALXC2AB | |
产品描述 | 2T2R 802.11 a/b/g/n/ac/ax Wi-Fi + BT 5.0模块 | |
WiFi 接口 | Support SDIO V3.0/2.0 | |
BT 接口 | UART / PCM | |
尺寸（mm） | L x W：25 x 16 (typical) mm，H：2.35 (Maximum) mm | |
工作温度 | -30°C to 85°C | |
存储温度 | -40°C to 105°C | |
湿度 | 工作湿度10% to 95% 不凝结 | |
WiFi 2.4 GHz | WLAN 标准 | 符合IEEE 802.11b/g/n & Wi-Fi |
频率范围 | 2.400 GHz ~ 2.4835 GHz (2.4GHz ISM Band) | |
通道数量 | 2.4GHz：Ch1 ~ Ch13 | |
调制 | 802.11b : DQPSK、DBPSK、CCK 802.11 g/n : OFDM /64-QAM、16-QAM、QPSK、BPSK | |
WiFi 5.8 GHz | WLAN 标准 | 符合IEEE 802.11a/n/ac/ax & Wi-Fi |
频率范围 | 5.15~5.35GHz、5.47~5.725GHz、5.725~5.85GHz (5GHz UNII Band) | |
通道数量 | 5.15~5.35GHz：Ch36 ~ Ch64 | |
5.47~5.725GHz：Ch100 ~ Ch140 | ||
5.725~5.85GHz：Ch149 ~ Ch165 | ||
调制 | 802.11a : OFDM /64-QAM、16-QAM、QPSK、BPSK | |
802.11n : OFDM /64-QAM、16-QAM、QPSK、BPSK | ||
802.11ac : OFDM /256-QAM、64-QAM、16-QAM、QPSK、BPSK | ||
802.11ax : OFDMA/1024-QAM、256-QAM、64-QAM、16-QAM、QPSK、BPSK | ||
蓝牙 | 蓝牙标准 | GFSK、DQPSK、8DPSK、LE(1Mbps)、2LE(2Mbps) |
主机接口 | UART | |
频带 | 2402 MHz ~ 2480 MHz | |
通道数量 | 79个经典通道、40 个 BLE通道 | |
调制 | FHSS, GFSK, DPSK, DQPSK | |
